Détails d' échafaudage aluminium

roulant avec escaliers intérieur

REF : 6573

réf : 6573

Attention deux grandes photos l'une au dessous de l'autre

ECHAFAUDAGES ROULANTS SC 60
Echafaudage roulant avec escaliers
intérieurs selon la norme DIN EN 1004

6573/6273

Largeur du cadre 1,50 m
Longueur de la plate-forme 2,95 m
Hauteur de portée 4,40 – 12,40 m / 8,60 – 12,60 m
Hauteur de la plate-forme 2,40 – 10,40 m / 6,60 – 10,60 m
Hauteur de l‘échafaudage 3,40 – 11,40 m / 7,60 – 11,60 m
Le complément évident à notre vaste gamme d‘échafaudages roulants modulaires.
Montée facile et sûre par escaliers intérieurs donc pratique pour monter les outils et
le matériel. Inclinaison des escaliers 55°, profondeur des marches 150 mm. Sécurité
sensiblement accrue lors du montage et du démontage grâce aux escaliers accrochés
à chaque étage permettant de faire passer et de monter les pièces détachées.
Charge admissible :
Une charge répartie de 5,0 kN (500 kg) correspond à 1,5 kN/m2
(150 kg/m2) conformément au groupe d’échafaudage 2, DIN EN 1004.
Les instructions de montage et d’utilisation sont jointes à tous les échafaudages. Le nombre
requis de pièces supplémentaires pour la fixation au mur ou pour le lestage figure dans les
tableaux de lestage du catalogue.
Eléments supplémentaires requis :
Lest 10 kg, Réf. de commande 0050879
Lest 15 kg, Réf. de commande 0050985
Tube de support, Réf. de commande 6071/41
Traverse latérale, Réf. de commande 6071/43
Stabilisateur, Réf. de commande 6371/36

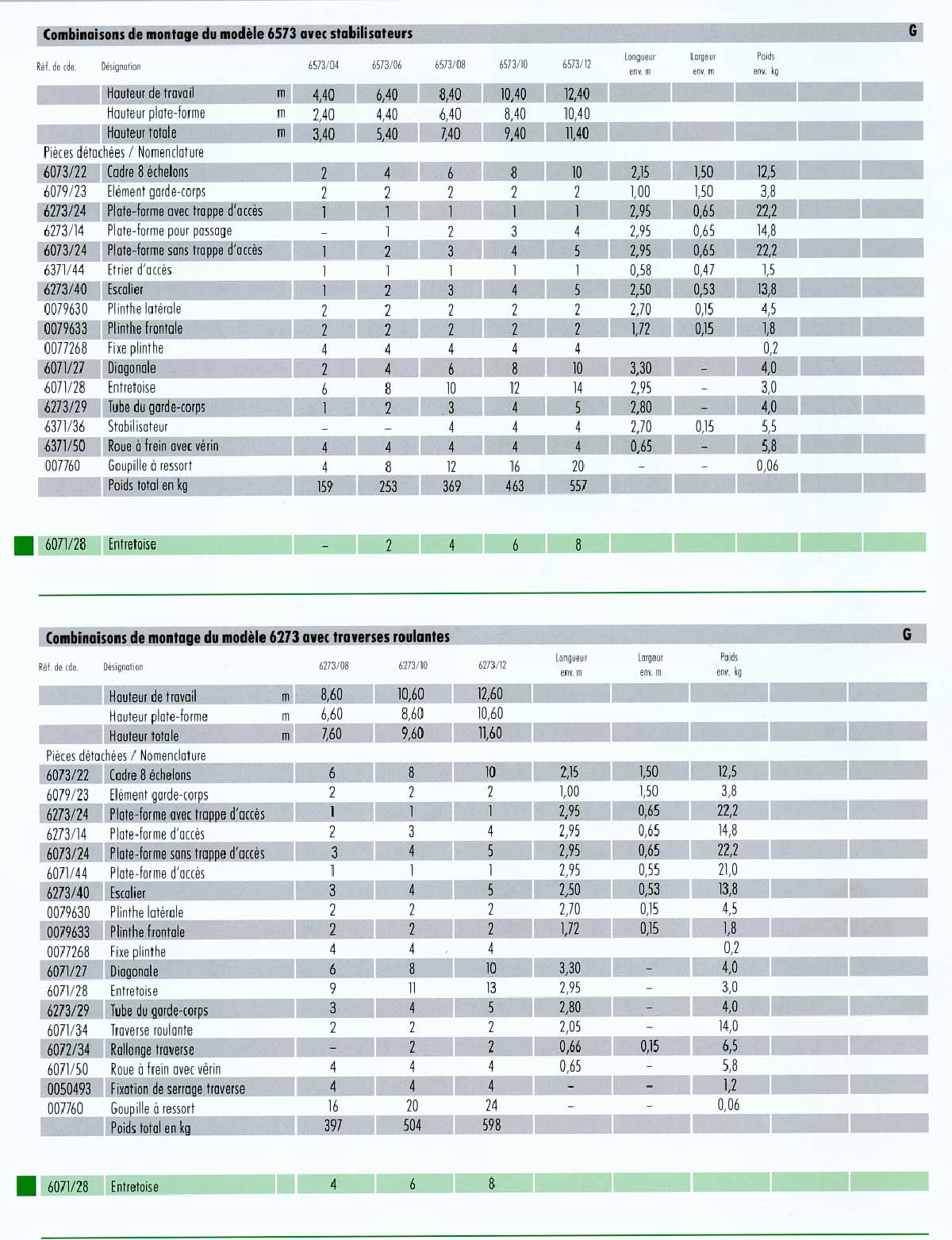

Combinaisons de montage du modèle 6573 avec stabilisateurs
Larg. plate-forme 1,50 m / Long. plate-forme 2,95 m

Réf. de cde Désignation 6573/04 6573/06 6573/08 6573/10 6573/12
Longueur
Hauteur de portée env. m 4,40 6,40 8,40 10,40 12,40
Hauteur de plate-forme env. m 2,40 4,40 6,40 8,40 10,40
Hauteur de l‘échafaudage env. m 3,40 5,40 7,40 9,40 11,40
Pces détachées/Nomenclature
6073/22 Cadre 8 échelons 2 4 6 8 10 2,15 1,50 12,5
6079/23 Elément garde-corps 2 2 2 2 2 1,00 1,50 3,8
6273/24 Plate-forme avec trappe d‘accès 1 1 1 1 1 2,95 0,65 22,2
6273/14 Plate-forme pour accès – 1 2 3 4 2,95 0,65 14,8
6073/24 Plate-forme sans trappe d‘accès 1 2 3 4 5 2,95 0,65 22,2
6371/44 Etrier d‘accès 1 1 1 1 1 0,60 0,47 1,2
6273/40 Escalier 1 2 3 4 5 2,50 0,53 13,8
0079630 Plinthe latérale 2 2 2 2 2 2,70 0,15 4,5
0079633 Plinthe frontale 2 2 2 2 2 1,25 0,15 1,8
0077268 Fixe plinthe 4 4 4 4 4 0,2
6071/27 Diagonale 2 4 6 8 10 3,30 4,0
6071/28 Entretoise 6 8 10 12 14 2,95 3,7
6273/29 Tube du garde-corps 1 2 3 4 5 2,80 4,0
6371/36 Stabilisateur – 4 4 4 4 2,70 0,15 5,7
6371/50 Roue Ø 200 avec vérin 4 4 4 4 4 5,8
007760 Goupille à ressort 4 8 12 16 20 0,1
Poids total env. kg 163,2 281,6 377,2 472,8 568,4
6071/28 Entretoise – 2 4 6 8 2,95 3,7
Décision de l‘association allemande préventive des accidents du travail : requis en plus à partir de 0,5 m au-dessus des plates-formes intermédiaires. Veuillez respecter les caractéristiques de construction à la p. 68/69.
Combinaisons de montage du modèle 6273 avec traverses roulantes / Larg. plate-forme 1,50 m / Long. plate-forme 2,95m
Réf. de cde Désignation 6273/08 6273/10 6273/12
Hauteur de portée env. m 8,60 10,60 12,60
Hauteur de plate-forme env. m 6,60 8,60 10,60
Hauteur de l‘échafaudage env. m 7,60 9,60 11,60
Pces détachées/Nomenclature
6073/22 Cadre 8 échelons 6 8 10 2,15 1,50 12,5
6079/23 Elément garde-corps 2 2 2 1,00 1,50 3,8
6273/24 Plate-forme avec trappe d‘accès 1 1 1 2,95 0,65 22,2
6273/14 Plate-forme pour accès 2 3 4 2,95 0,65 14,8
6073/24 Plate-forme sans trappe d‘accès 3 4 5 2,95 0,65 22,2
6071/44 Plate-forme d‘accès 1 1 1 2,95 0,55 21,0
6273/40 Escalier 3 4 5 2,50 0,53 13,8
0079630 Plinthe latérale 2 2 2 2,70 0,15 4,5
0079633 Plinthe frontale 2 2 2 1,25 0,15 1,8
0077268 Fixe plinthe 4 4 4 0,2
6071/27 Diagonale 6 8 10 3,30 4,0
6071/28 Entretoise 9 11 13 2,95 3,7
6273/29 Tube du garde-corps 3 4 5 2,80 4,0
6071/34 Traverse roulante 2 2 2 2,05 18,5
6071/50 Roue Ø 200 avec vérin 4 4 4 5,8
0050493 Fixation de serrage sur traverse 4 4 4 1,2
007760 Goupille à ressort 16 20 24 0,1
Poids total env. kg 412,7 508,3 603,9
6071/28 Entretoise 4 6 8 2,95 3,7
Décision de l‘association allemande préventive des accidents du travail : requis en plus à partir de 0,5 m au-dessus des plates-formes intermédiaires. Veuillez respecter les caractéristiques de construction à la p. 68/69.
